Algorithm 5 – R-way, Ternary Tries

Coursera 에서 제공하는 Princeton 대학교의 Algorithm 수업인 Algorithm Part 1 의 5 번째 수업입니다.

String Symbol Table

지난 시간에 symbol-table 의 구현으로 red-black tree, hash table 의 성능을 살펴봤었다.

red black treesearch, insertion, deletecompareTo 를 이용해 log N, hash tableequals, hashCode 를 이용해 1 (under uniform hashing assumption) 의 성능을 확인했다.

red black tree 의 경우에는 rank 같은 다른 연산도 하는것도 봤다. 그런데, 이보다 더 빠르게 만들 순 없을까?

가능하다. 스트링 정렬처럼, entire key 를 모두 검사하지 않으면 더 빠르게 만들 수 있다. 먼저 시작 전에 String symbol table API 를 좀 보고가면

public class StringST {
  ...

  void put(String key, Value value)
  Value get(String key)
  void delete(String key)

  ...
}

Tries

red black treehash table 과는 다르게 한 노드에 key 가 아니라 character 를 저장한다. 아래 짤방을 보는게 이해가 더 빠를듯. 끝 초록색 노드에 붙어있는 숫자가 바로 value 다.

(http://t2.hhg.to)

이름은 retrieval 에서 왔다고 한다. try 랑 똑같이 발음함. 허프만 코드랑 비슷하게도 보인다.

  • For now, store char in nodes (not keys)
  • Each node has R children, one or each possible chars
  • Store values in nodes corresponding to last chars in keys

value 는 항상 끝에만 있을 수 있는건 아니고 shell, she 둘 다 저장했을때 e 에도 she 를 위한 value 를 저장할 수 있다.

Trie Performance

  • Search hit

L 개의 문자를 모두 탐색해야 한다. 그리 긴 시간은 아님.

  • Search miss

첫 번째 문자부터 탐색에 실패할 확률도 있다. 전형적인 경우는 몇 개의 문자를 탐색하다 실패하는 경우이므로 sublinear 한 퍼포먼스를 보여준다.

leaf 마다 R 개의 널 링크가 필요한데, 그래도 sublinear 라고 말할 수 있는 것이 짧은 문자열들은 common prefix 를 공유한다.

Fast search hit and evn faster search miss, but waste spaces.

search miss 의 성능이 log_R N 으로 빨라져서 좋긴 한데, space(R + 1) * N 이라 좀 부담이다. (search hit, insert 는 해시 테이블처럼 L)

유니코드면 65536-way trie 를 만들어야 한다.

유명한 job interviewefficient spell checking 의 자료구조를 구현하는 것이 있는데. 26-way tries 를 만들면 된다. valuebit

Deletion in an R-way Trie

만약 마지막 노드가 all null links 를 가지고 있으면 제거하면 된다. 그리고 백트래킹 하면서 value 를 만나기 전 까지 삭제되면 됨.

R-way Tries Implementation

public class TrieST {

    private static final int R = 256; // extended ASCII
    private Node root = new Node();
    private int N;

    private static class Node {
        private Object val;
        private Node[] next = new Node[R];
    }

    public TrieST() { N = 0; }

    public int size() { return N; }

    public boolean isEmpty() { return size() == 0; }

    public Value get(String key) {
        Node x = get(root, key, 0);

        if (x == null) return null;
        return (Value) x.val;
    }

    public void delete(String key) {
        root = delete(root, key, 0);
    }

    private Node delete(Node x, String key, int d) {
        if (x == null) return null;

        if (d == key.length()) {
            if (x.val != null) N--;
            x.val = null;
        } else {
            char c = key.charAt(d);
            x.next[c] = delete(x.next[c], key, d + 1);
        }

        // remove subtrie rooted at x if it is completely empty
        if (x.val != null) return x;
        for (int c = 0; c < R; c++)
            if (x.next[c] != null) return x;

        return null;
    }

    private Node get(Node x, String key, int d) {
        if (x == null) return null;
        if (d == key.length()) return x;
        char c = key.charAt(d);
        return get(x.next[c], key, d + 1);
    }

    public boolean contains(String key) {
        return get(key) != null;
    }

    public void put(String key, Value val) {
        if (val == null) delete(key);
        else root = put(root, key, val, 0);
    }

    private Node put(Node x, String key, Value val, int d) {
        if (x == null) x = new Node();
        if (d == key.length()) {
            if (x.val == null) N++;
            x.val = val;
            return x;
        }

        char c = key.charAt(d);
        x.next[c] = put(x.next[c], key, val, d + 1);
        return x;
    }
}

Ternary Search Tries

이전의 R-wayR 개의 자식들을 가졌지만, ternary 에서는 3 개만 가진다. 이것도 교수님이 만듬

  • Store chars and values in nodes (not keys)
  • Each node has 3 children; smaller, equal, larger

binary search 와 거의 유사하다. 그냥 keystring 로 사용하고 효율적인 검색을 위해 노드에 character 를 저장한다는 점만 다르고. 이 차이점을 그냥 교수님은 tree 가 아니라 trie 라 부르는 것 같다.

어쨌든 ternaryr-way 보다 null link 자체가 훨씬 적다. 따라서 메모리 사용량에 부담 없고, hash table 보다 상당히 빠른 search miss 를 보여준다. 구현은 여기로

TST Impelementation

public class TernaryST {

    private int N;
    private Node root;

    private class Node {
        private char c;
        private Value val;
        private Node left, mid, right;
    }

    public TernaryST() { N = 0; }

    public int size() { return N; }
    public boolean isEmpty() { return size() == 0; }

    public boolean contains(String key) {
        return get(key) != null;
    }

    public Value get(String key) {
        if (key == null) throw new NullPointerException();
        if (key.length() == 0) throw new IllegalArgumentException("key shouldn't be empty");

        Node x = get(root, key, 0);
        if (x == null) return null;
        return x.val;
    }

    private Node get(Node x, String key, int d) {
        if (key == null) throw new NullPointerException();
        if (key.length() == 0) throw new IllegalArgumentException("key shouldn't be empty");
        if (x == null) return null;

        char c = key.charAt(d);
        if      (c  x.c)                return get(x.right, key, d);
        else if (d < key.length() - 1)  return get(x.mid, key, d + 1);
        else                            return x;
    }

    public void put(String key, Value val) {
        if (!contains(key)) N++;
        root = put(root, key, val, 0);
    }

    private Node put(Node x, String key, Value val, int d) {
        char c = key.charAt(d);

        if (x == null) {
            x = new Node();
            x.c = c;
        }

        if      (c  x.c)                x.right = put(x.right, key, val, d);
        else if (d < key.length() - 1)   x.mid = put(x.mid, key, val, d + 1);
        else                            x.val = val;

        return x;
    }
}

항상 느끼는건데, imperative 언어에서의 재귀가 더 어려운 것 같다.

TST Performance

(1) R-way trie

  • search hit: L
  • search miss: log_R N
  • insert: L
  • space: (R + 1) * N

(2) Ternary trie(TST)

  • search hit: L + ln N
  • search miss: ln N
  • insert: L + ln N
  • space: 4N

메모리가 4N 밖에 안든다! 해싱은 모든 연산이 L 이겠지만, 대신 메모리가 4N ~ 16N 이다.

따라서 ternary symbol tablehash table 만큼 빠르고, 메모리도 덜 든다.

참고로 rotation 연산을 이용해서 balanced TST 를 만들면 worst case 에도 L + logN 이 나온다.

TST with R2 Branching at root

꼭대기엔 R^2-way 로 짓고, 자식은 TST 로 지을 수 있다. 분석 결과로는 일반 TST 보다 더 빠르다고 한다.

TST vs Hashing

(1) Hashing

  • Need to examine entier key
  • Search hits and misses cost about the same
  • Performance relies on hash function
  • Does not support ordered symbol table operations.

(2) TST

  • Works only for strings (or digital keys)
  • Only examines just enough key characters
  • Search miss may involve only a few characters
  • Supports ordered symbol table operations (plus others!).

정리하면, TST 는 해싱만큼 빠르고 search miss 는 더 빠르다. 그리고 red-black BST 보다 유연하다. 그러나 자료의 형태에 제한이 있다.

Character-Based Operations

string symbol table 의 경우에는 유용한 chars-based operation 을 제공한다.

  • prefix match
  • wildcard match
  • longest prefix

API 를 보면

public class SymbolST {

  ...
  ...

  Iterable keys()
  Iterable keysWithPrefix  (String s)
  Iterable keysThatMatch   (String s)
  String           longestPrefixOf (String s)

  ...
  ...
}

이 외에도 ordered ST 를 위한 floor, rank 등의 연산도 추가할 수 있다.

Inorder Traverse of Trie

탐색이 이진트리하고 좀 다른게, 매 문자열마다 시작점부터 시작해야 된다. leaf 까지 방문하는건 같은데

(http://en.wikipedia.org/wiki/Trie)

public Iterable keys() {
  Queue q = new Queue();
  collect(root, "", q);
  return q;
}

public void collect(Node x, String prefix, Queue q) {
  if (x == null) return;
  if (x.val != null) q.enequeue(prefix);

  for (char c = 0; c < R; c++)
    collect(x.next[c], prefix + c, q);
}

queue 는 단순히 she 를 방문할때 she 를 저장하기 위한 용도다. val != null 일 때 저장하므로 s, sh 등은 저장하지 않는 다는 점에 유의하자.

그리고 여기서 큐는 DFS, BFS 처럼 로직에 쓰이지 않는다. 모든 노드를 방문하긴 하는데 c = 0 부터 시작하니 왼쪽부터 방문하는 재귀 순회라 보면 쉽다.

여기서 collect 함수는 인자로 받은 노드 x 를 기준으로 하위에 있는 substring 을 찾아낸다.

실제 구현에서는 StringBuilder 를 사용한다.

   private void collect(Node x, StringBuilder prefix, Queue q) {
        // TODO Auto-generated method stub

        if (x == null) return;
        if (x.val != null) q.add(prefix.toString());

        for (char c = 0; c < R; c++) {
            prefix.append(c);
            collect(x.next[c], prefix, q);
            prefix.deleteCharAt(prefix.length() - 1);
        }
    }

    public Iterable keys() { return keysWithPrefix(""); }

Prefix Matchs

구글링 하면서 매일 사용하는 기능이다. 구현은 위의 collect 함수를 사용하면 쉽다. keyWithPrefix("sh") 라면, sh 까지 내려간 뒤 collect 를 호출하면 된다.

public Iterable keysWithPrefix(String prefix) {
  Queue q = new Queue();
  Node x = get(root, prefix, 0);
  collect(x, prefix, q);
  return q;
}

자바의 Queue 는 인터페이스이므로 실제 구현은

   public Iterable keysWithPrefix(String prefix) {
        Queue q = new LinkedList();
        Node x = get(root, prefix, 0);
        collect(x, new StringBuilder(prefix), q);
        return q;
    }

Longest Prefix

라우터에서 자주 사용한다. 아이피를 문자열로 표현하고, 자기가 알고 있는 인접한 라우터중 어디로 보낼지를 결정하기 위해 longest prefix 를 알아내 보낸다.

longestPrefixOf("128.112.136.11")
// 128.112.136

아이디어는 간단하다. null 이나 찾으려는 문자열의 마지막 문자를 만나기 전까지의 문자열을 모아 돌려주면 된다.

public String longestPrefixOf(String query) {
  int length = search(root, query, 0, 0);
  return query.substring(0, length);
}

public int search(Node x, String query, int d, int length) {

  if (x == null) return length;
  if (x.val != null) length =  d;
  if (d == query.length) return length;

  char c = query.charAt(d);
  return search(x.next[c], query, d + 1, length);
}

Patricia Trie

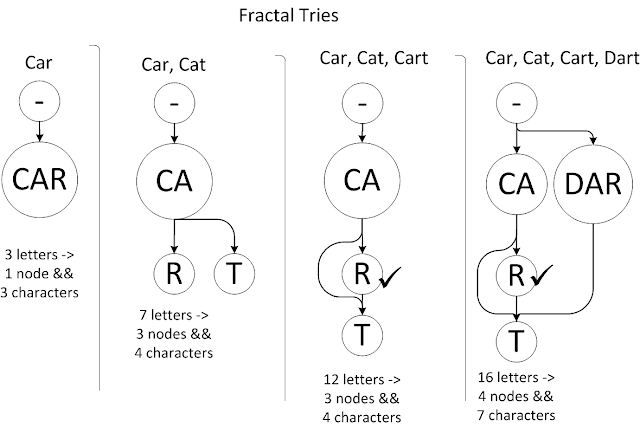

shells, shellfish 를 넣으면 브랜칭이 길게 이루어진다. 메모리 낭비가 있을 수 있는데, shell 밑에 s, fish 를 자식으로 만들면 괜찮다.

그러나 이 강의의 범위를 넘어서는 것이라 안알려준다고 함 ㅠㅠ. 이미지를 구해서 첨부하면

(http://aketa.blogspot.kr)

아마도 통짜로 삽입 후 이후에 비슷한 suffix 의 문자열이 들어오면 분리를 시키는 것 같다.

Suffix Tree

(http://marknelson.us)

문자열 suffixpatricia trie 인데 linear time 으로 만들 수 있다고 한다.

  • longest repeated substring
  • longest common substring

등에 쓸 수 있단다.

Summary

(1) Red-Black BST

  • Performance guarantee: lg N key compares
  • Supports ordered symbol table API

(2) Hash Table

  • Performance guarantee: constant number of probes
  • Requires good hash function for key type

(3) R-way, TST

  • Performance guarantee: lg N character accessed
  • Supports character-based operations

You can get at anything by examining 50-100 bits!

References

(1) Algorithms: Part 2 by Robert Sedgewick

(2) http://t2.hhg.to

(3) Wikipedia: Trie

(4) Squeezed Tries, Fractal Compression

(5) Mark Nelson
